Maschinendetails

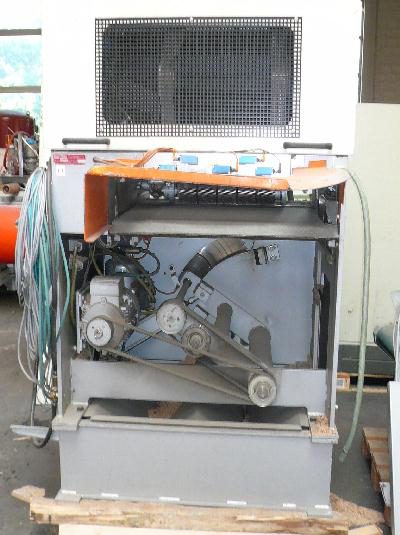

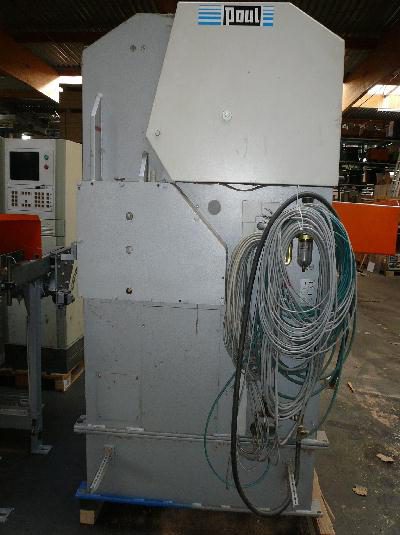

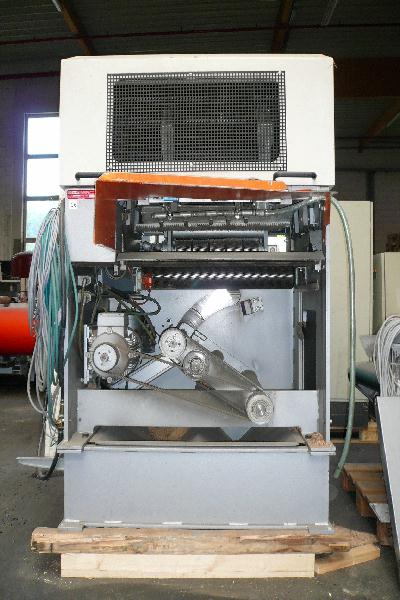

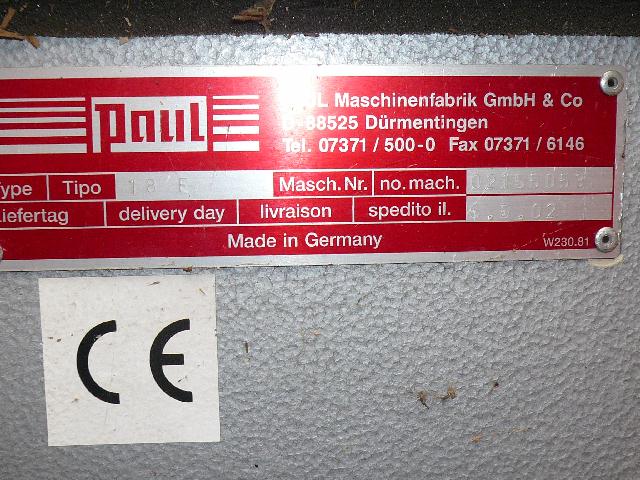

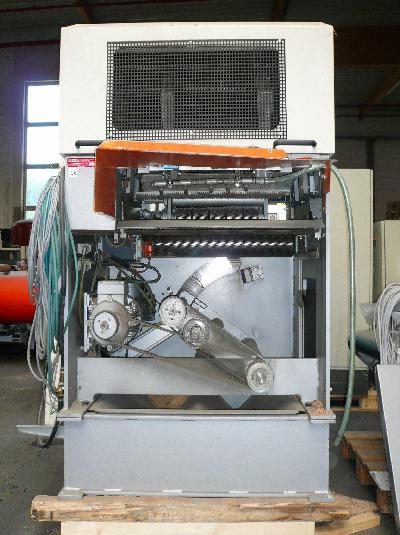

CNC-Kappsäge Paul Typ 18 E
- Technische Daten
- Ankommende Holzlänge (mm) 2300 - 3500
- Holzstärke (mm) 27
- Holzbreite (mm) 80 - 600
- Holzart Eiche, Buche unbesäumt, kammergetrocknet, sägerau
- Kürzeste zu sägende Abschnitte (mm) 2250
- Auftrennbreite (mm) 78 – 220
- Schnittholzpaketgröße (m) ca. 1,2 x 1,2 x 2,3 – 3,5 (genaue Abmessung muss noch festgelegt werden)
- Maschinengestell aus stabiler Schweißkonstruktion mit 20 mm Tragwänden
- Maschinenhaube mit Sichtfenster zum Hochklappen, Schallisolierung (Schallpegel < 85 dB (A))
- Schnitthöhe (mm) 180, mit Sägeblattdurchmesser 800
- Sägemotor 18E/KE; 7,5 kW 400 V 50 Hz 3 Ph
- Vorschub Siemens AC - Servoantrieb, 10 Nm Drehmoment, stufenlos geregelt

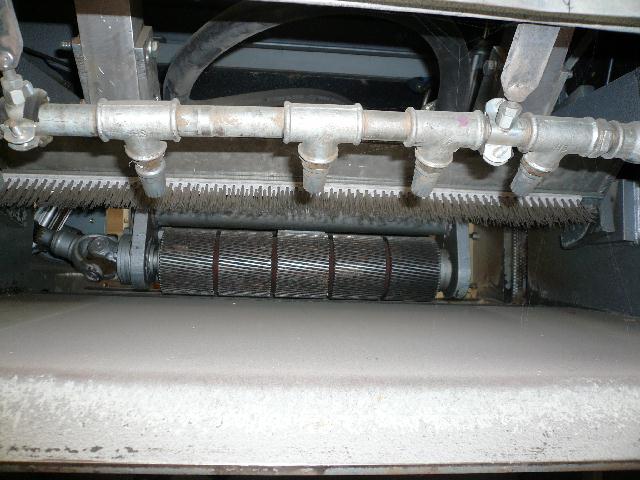

- Walzen 4 angetriebene geriffelte (2 oben, 2 unten)
- Sägehubgeschwindigkeit stufenlos regulierbar

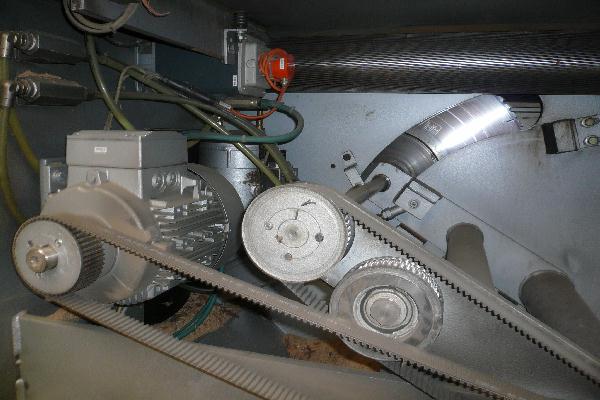

- Unterwalze Antrieb direkt über Zahnradgetriebe
- Oberwalzen Kardanwellenantrieb
- Elektrische Steuerung in separaten Schalt-/Reglerschrank
- CE-Sicherheitsausrüstung
mit Stillstandüberwachung des Sägemotors gemäß 89/392/EU - Automatische Abschnittsteuerung bestehend aus Messrolle und Lichtschranken für Holzanfang und -enderkennung für den Einbau in Arbeitstisch 705 mm, 895 mm, 1095 mm oder Rahmen
