Maschinendetails

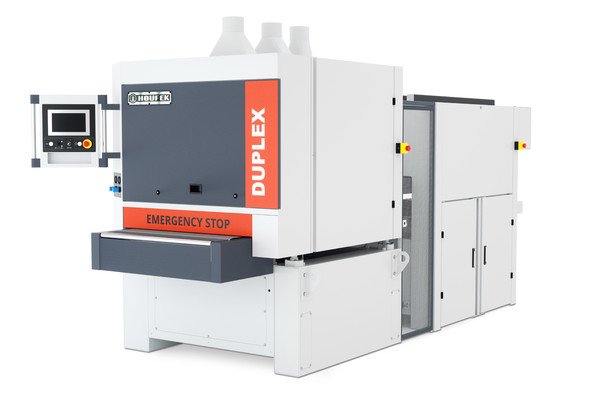

Breitbandschleifmaschine DUPLEX
- Technische Daten
- Allgemeine Information
- Hauptmotorleistung (kW) 11
- Maschinengewicht (kg) 4850 - 6000
- Maschinenabmessungen L/B/H (mm) 1600 x 4650 x 2160 / 1790 x 4650 x 2160 / 1990 x 4650 x 2160
- Absaugstutzen Ø (mm) 150
- Absaugluftgeschwindigkeit (m/s) 20
- Spannung / Frequenz (V / Hz) 3/N/PE 400V / 50Hz
- Betriebsdruck (bar) 5,5
- Arbeitsbreite (mm) 910 / 1100 / 1300
- Werkstückhöhe min. - max. (mm) 10 – 160
- Vorschubbandgeschwindigkeit (m/min.) 4,5 / 9
- Schleifbandbreite (mm) 930 / 1120 / 1330
- Schleifwalzen Ø (mm) 160
- Schleifbandgeschwindigkeit (m/min.) 18,5
- Motorleistung des Schleifbandes (kW) 4 x 11
- 2 Geschwindigkeitsmotor des Vorschubbandes (kW) 0,58 / 0,75
- Oberes Schleifen 2 Schleifeinheiten
- Unteres Schleifen 2 Schleifeinheiten
- Steuerung der Maschine Color Touchscreen 10,4 Zoll
- Schleifbandlänge (mm) 1900
- Werkstücklänge min. (mm) 300 (RR-RR) und 500 (RC-RC)
- Automatische Stern- /Dreieckschaltung
- Schleifbandoszillationssteuerung
- Fester Tisch
- Bewegliche Schleifeinheiten
- Automatische Einstellung der Arbeitswalzen in vorprogrammierte Positionen
- Gummierte Druckrollen
- Pneumatische Scheibenbremse des Hauptmotors
- Lärmschutz
Optionale Ausstattung
- Motor (kW) 15
- Motor (kW) 18, 5
- 2 Geschwindigkeitsmotor zur Einstellung der Arbeitshöhe
- Stahlwalze Ø (mm) 160 / 200
- Gummierte Walze Ø (mm) 160 / 200
- Pneumatischer Schleifschuh
- Automatische Zentrierung des Vorschubbandes
- Druckleisten zum Schleifen von kurzen Werkstücken
- Frequenzumformer der Vorschubbandgeschwindigkeit (m/min.) 3 - 12
- Pneumatische Intervallabblasvorrichtung zur Schleifbandreinigung
- Pneumatische Intervallabblasvorrichtung mit Düsenoszillation zur Schleifbandreinigung
- Werkstückreinigungsmodul Abblasen
- Werkstückreinigungsmodul rotierende Reinigungsbürste Ø 140 mm
- Tischverlängerungen
- Tischverlängerungen
- Vakuumtisch
- Vakuumpumpe
