Maschinendetails

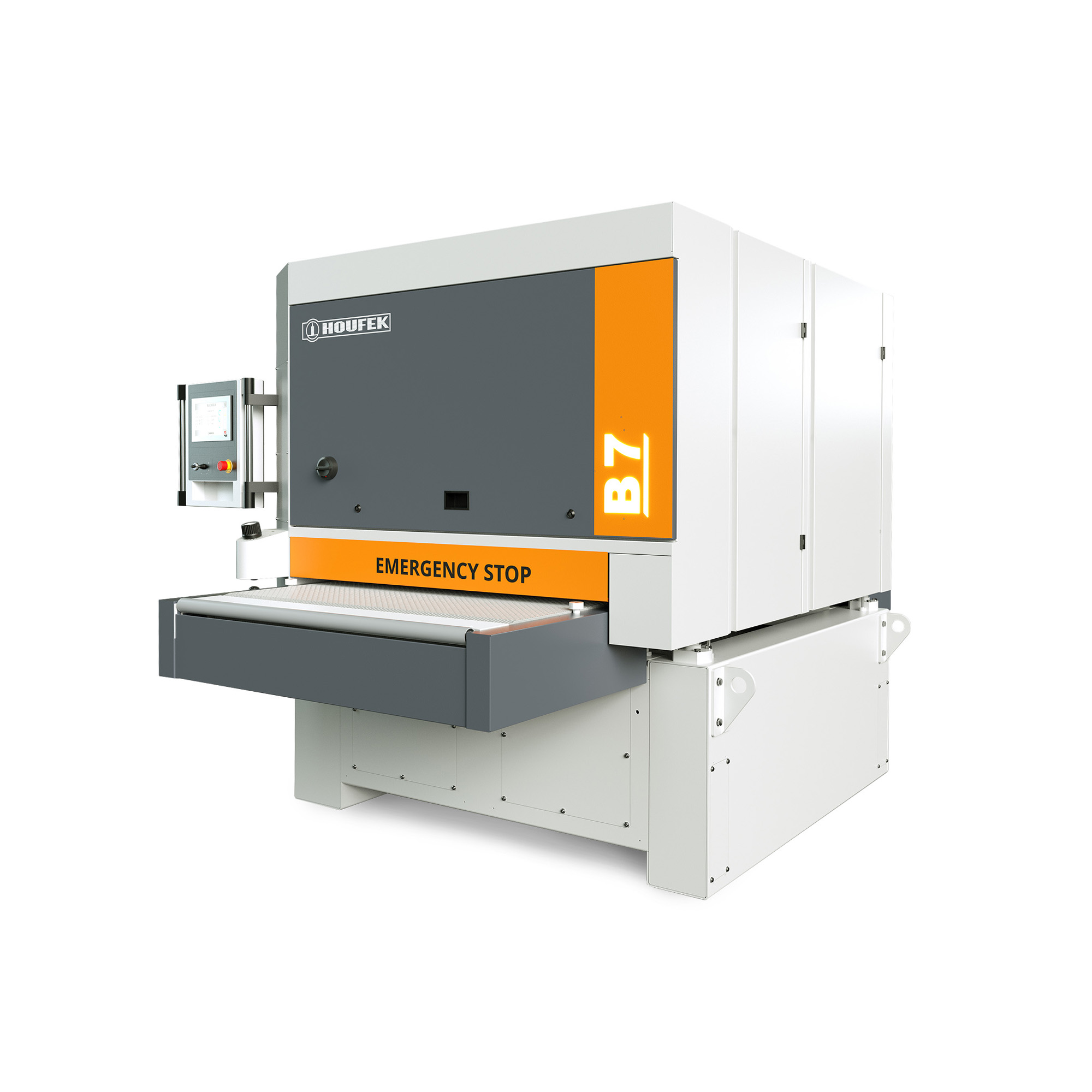

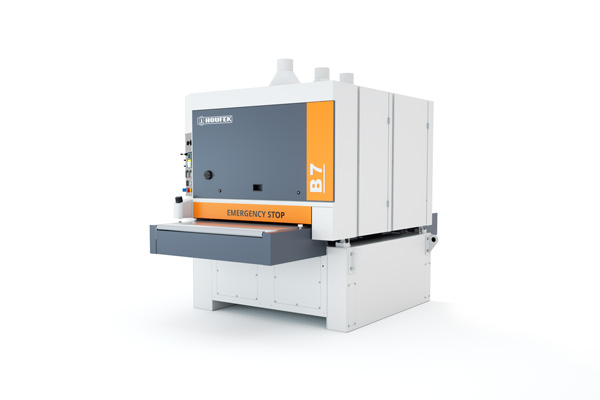

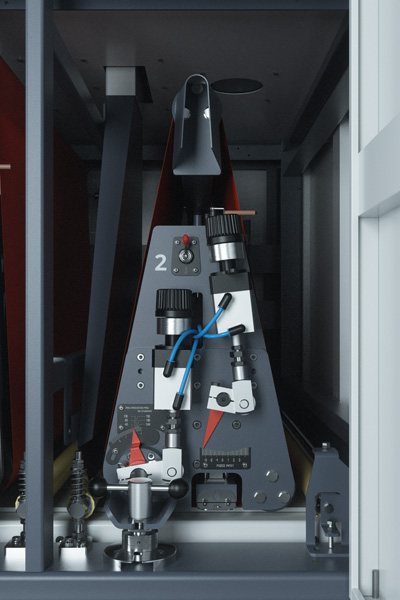

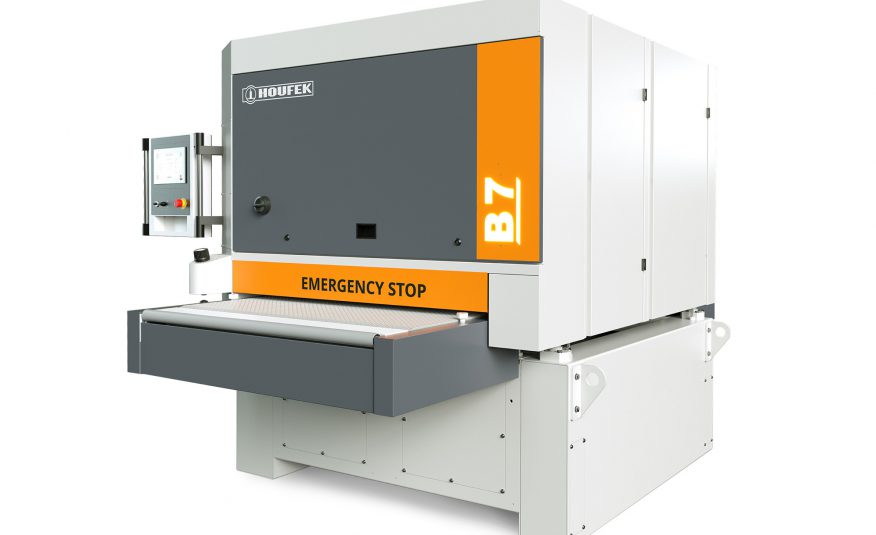

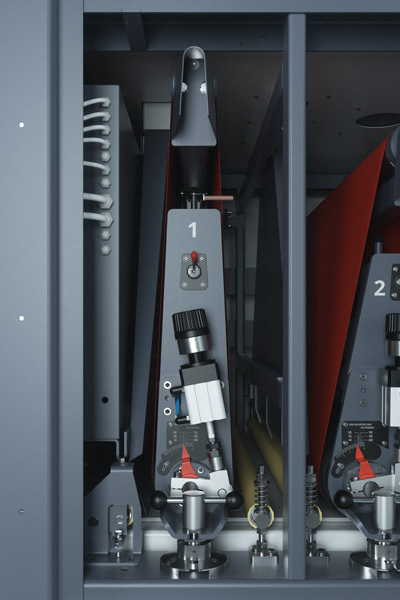

Breitbandschleifmaschine BULDOG 7
- Technische Daten
- Allgemeine Information
- Maschinengewicht (kg) 1380 /1500 /1770
- Druckluftverbrauch (l/min.) 50 / 300
- Maschinenabmessungen L/B/H (mm) 1525 x 1910 x 2010 / 1715 x 1910 x 2010 / 1915 x 1910 x 2010
- Absaugstutzen Ø (mm) 2 x 150 / 2 x 180
- Absaugluftgeschwindigkeit (m/s) 20
- Spannung / Frequenz (V / Hz) 3/N/PE 400V / 50Hz
- Betriebsdruck (bar) 5,5
- Arbeitsbreite (mm) 910 / 1100 / 1300
- Werkstückhöhe min. - max. (mm) 3 – 160
- Vorschubbandgeschwindigkeit (m/min.) 4,5 / 9
- Schleifbandbreite (mm) 930 / 1120 / 1320
- Schleifwalzen Ø (mm) 160 - 200
- Schleifbandgeschwindigkeit (m/min.) 18,5
- Motorleistung des Schleifbandes (kW) 11
- Motorleistung des Vorschubbandes (kW) 0,58 / 0,75
- Schleifbandlänge (mm) 2200
- Automatische Stern- /Dreieckschaltung
- Schleifbandoszillationssteuerung mit Hilfe eines optoelektronischen Lesers mit Infrarotstrahl
- Fester Tisch, bewegliche Schleifeinheit
- Motorisierter Hub der Schleifeinheiten
- Automatisches Anfahren des Aggregats in vorprogrammierter Position
- Elektronische Korrektur der Werkstückhöhe gemäß der Schleifbandkörnung

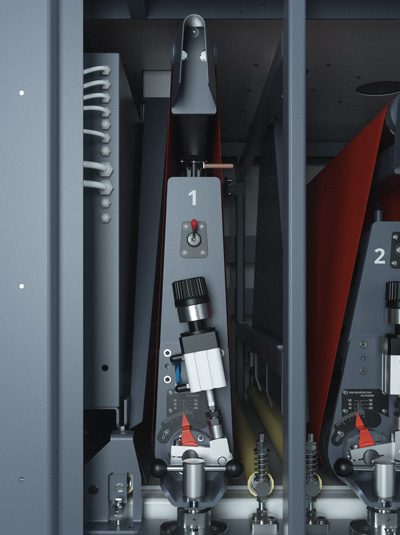

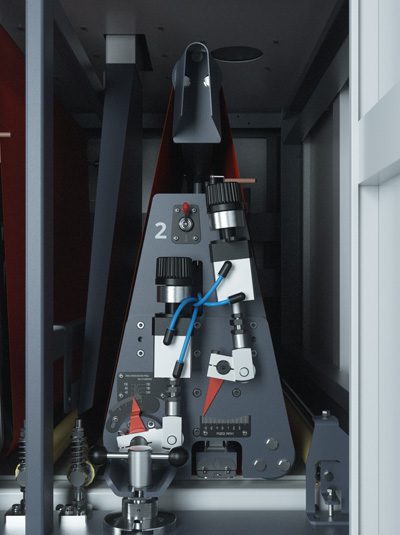

- Automatisches Einstellen der Arbeitswalzen in vorprogrammierte Positionen

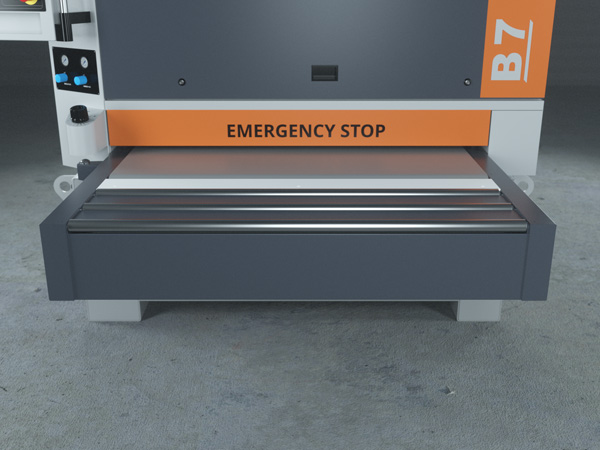

- Gummierte Druckrollen 3 am Eingang und 2 am Ausgang
- Pneumatische Scheibenbremse des Hauptmotors
- Lärmschutz
Optionale Ausstattung
- Motor (kW) 15
- Motor (kW) 18, 5
- Gummierte Arbeitswalze Ø (mm) 160 / 200
- Stahlwalze Ø (mm) 160 / 200
- Steuerung der Maschine Color Touchscreen 10,4 Zoll
- Frequenzumformer der Vorschubbandgeschwindigkeit (m/min.) 3 - 12
- Frequenzumformer des Hauptmotors – Schleifbandgeschwindigkeit (m/s) 3 - 24
- 2 Geschwindigkeitsmotor zur Hebung der Schleifeinheiten
- Druckleisten zum Schleifen von kurzen Werkstücken
- Automatische Zentrierung des Vorschubbandes
- Automatischer Positionierer der Arbeitshöhe
- Pneumatische Intervallabblasvorrichtung zur Schleifbandreinigung
- Pneumatische Intervallabblasvorrichtung mit Düsenoszillation zur Schleifbandreinigung
- Tischverlängerungen
- Pneumatischer Schleifschuh

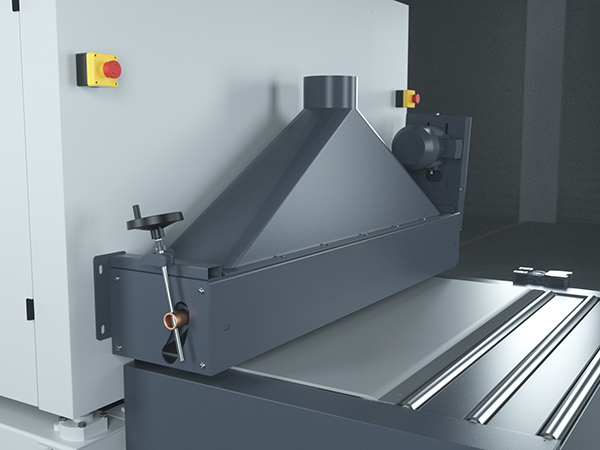

- Werkstückreinigungsmodul Abblasen
- Werkstückreinigungsmodul rotierende Reinigungsbürste aus Textil oder Nylon Ø 140 mm, 1,5 kW
- Vakuumtisch
- Vakuumpumpe (kW) 4
