Maschinendetails

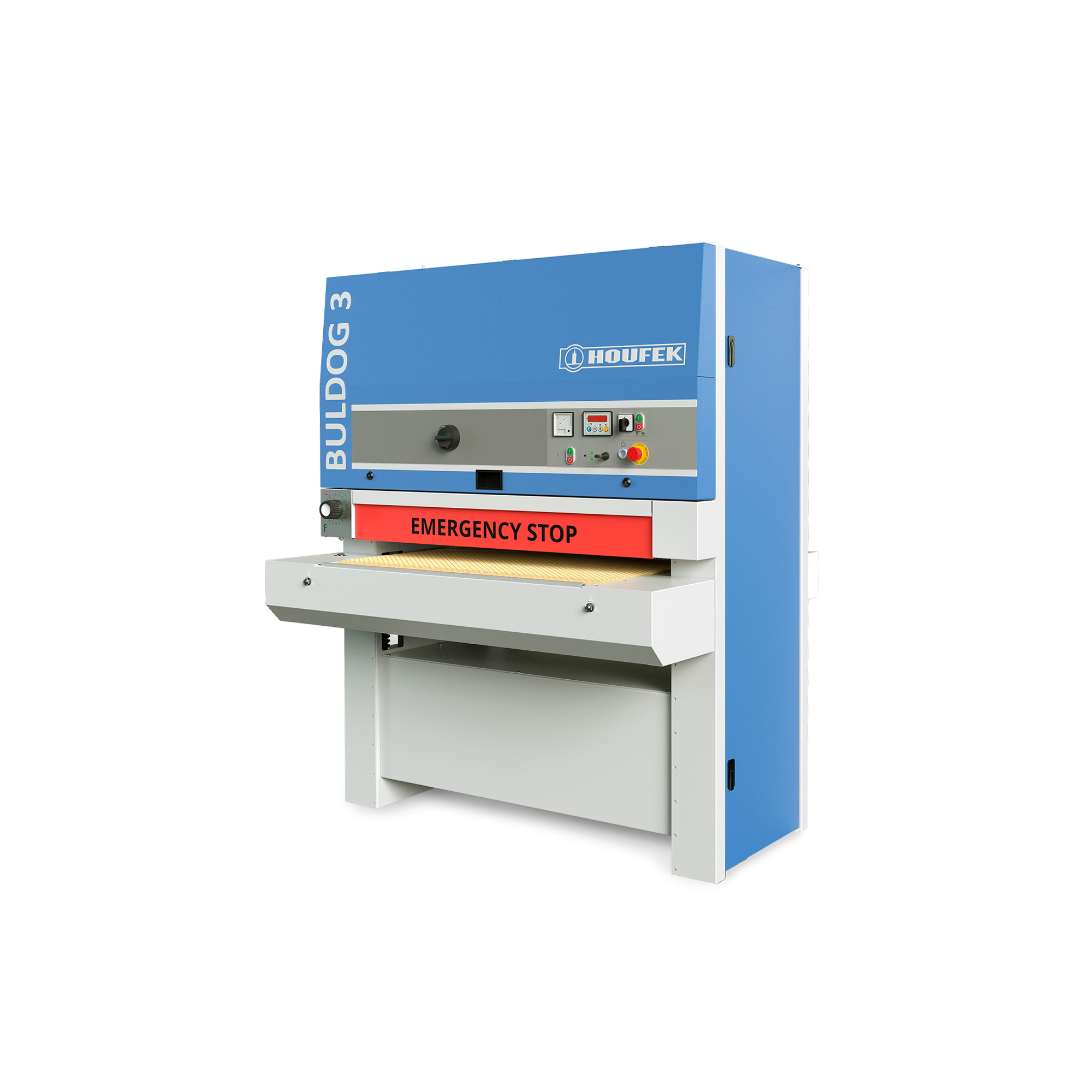

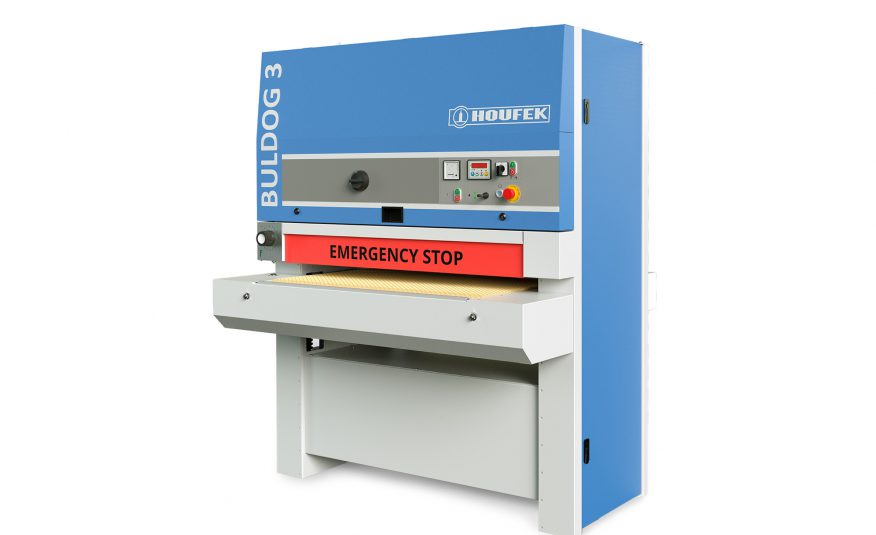

Breitbandschleifmaschine BULDOG 3
- Technische Daten
- Allgemeine Information
- Maschinengewicht (kg) 680 / 1840 / 2197
- Druckluftverbrauch (l/min.) 50/300
- Maschinenabmessungen L/B/H (mm) 1400 x 1220 x 1800 /
1400 x 1520 x 1800 /
1400 x 1670 x 1800 - Leistung des Tischhubmotors (kW) 0,18
- Absaugstutzen Ø (mm) 150
- Absaugluftgeschwindigkeit (m/s) 20
- Spannung / Frequenz (V / Hz) 3/N/PE 400V / 50Hz
- Arbeitsbreite (mm) 650 / 950 /1100
- Werkstückhöhe min. - max. (mm) 3 – 160
- Vorschubbandgeschwindigkeit (m/min.) 4,5 / 9
- Schleifbandbreite (mm) 650 / 950 / 1120
- Schleifwalzen Ø (mm) 120
- Schleifbandgeschwindigkeit (m/min.) 18
- Motorleistung des Schleifbandes (kW) 5,5 / 7,5 / 11
- Zweigeschwindigkeitsmotor des Vorschubbandes (kW) 0,43 / 0,3
- Schleifbandlänge (mm) 1900
- Motorisierter Tischhub
- Automatische Stern- /Dreieckschaltung

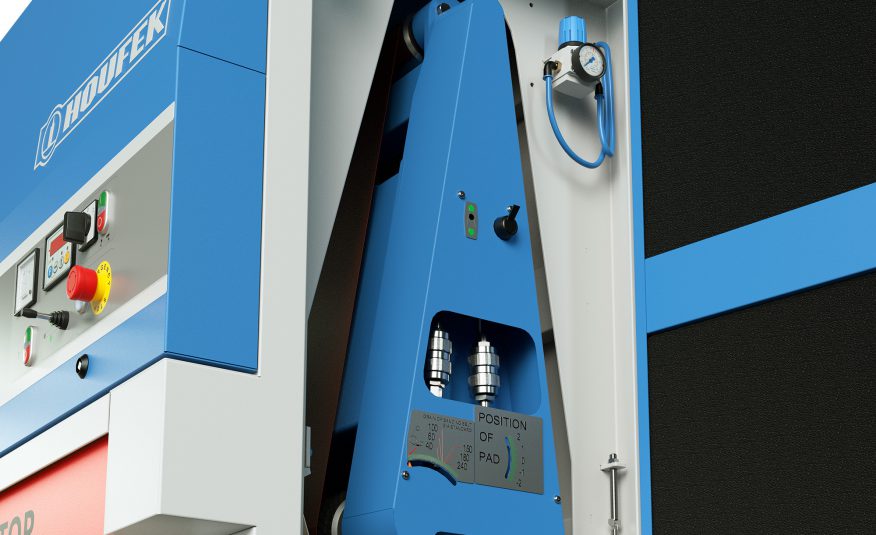

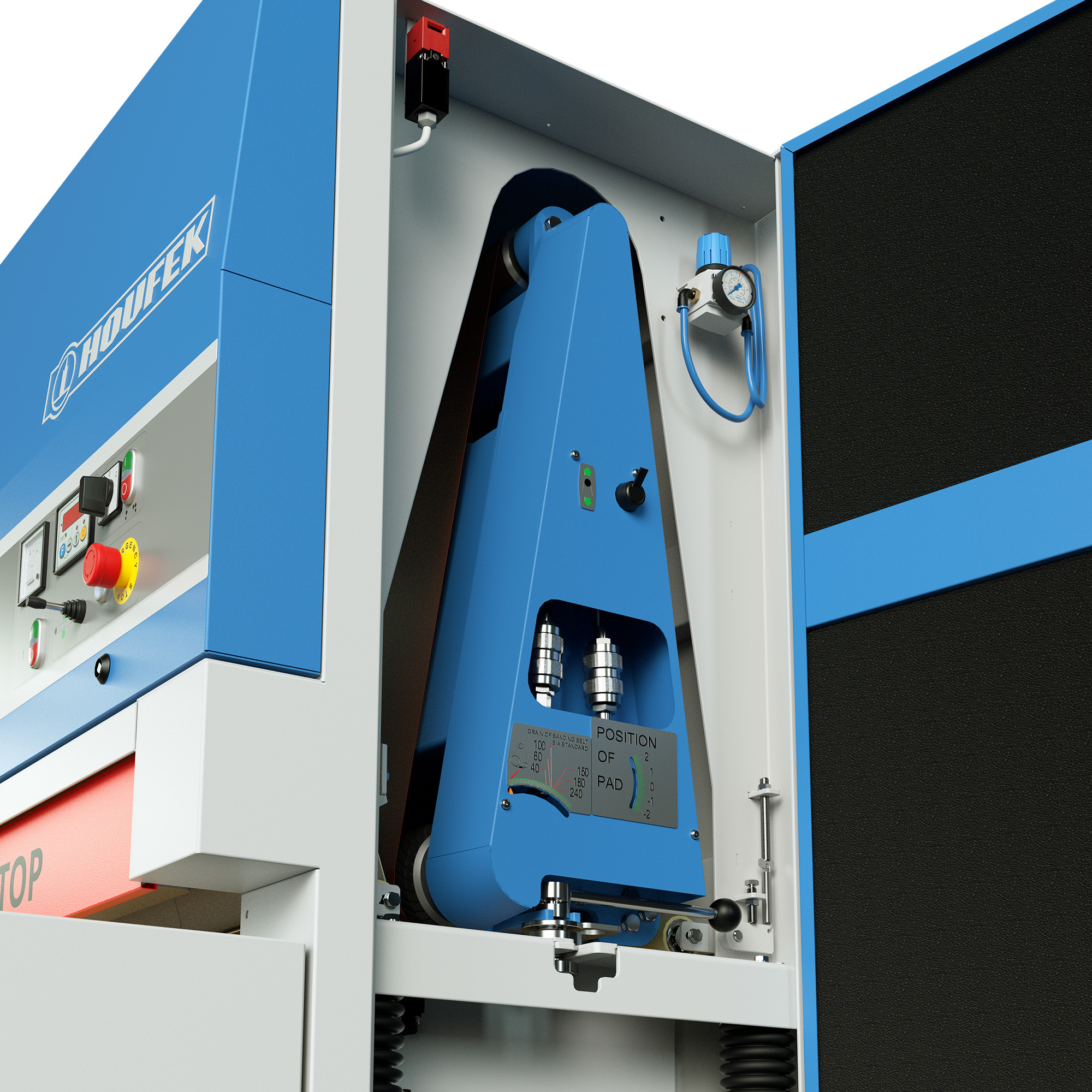

- Mechanisch einstellbarer Schleifschuh
- Schleifbandoszillationssteuerung
- Elektronische Abmessung der Tischposition mit Digitalanzeige

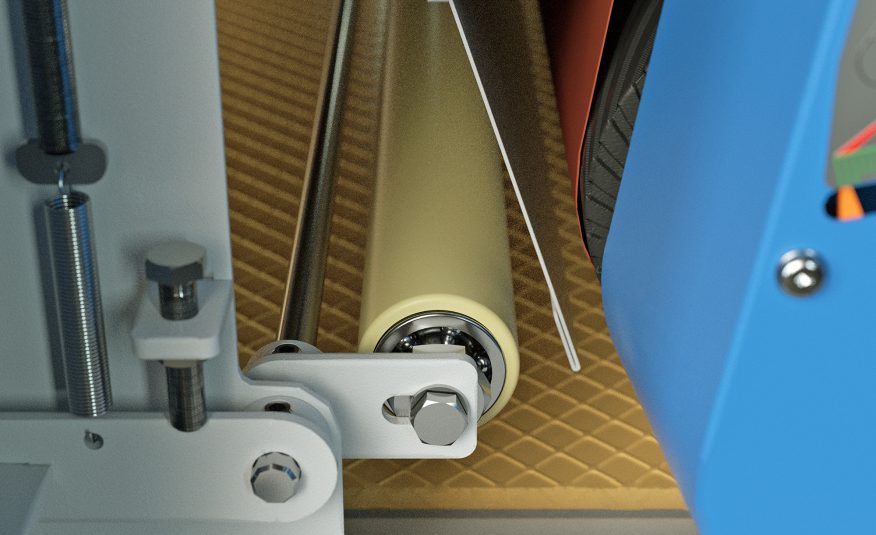

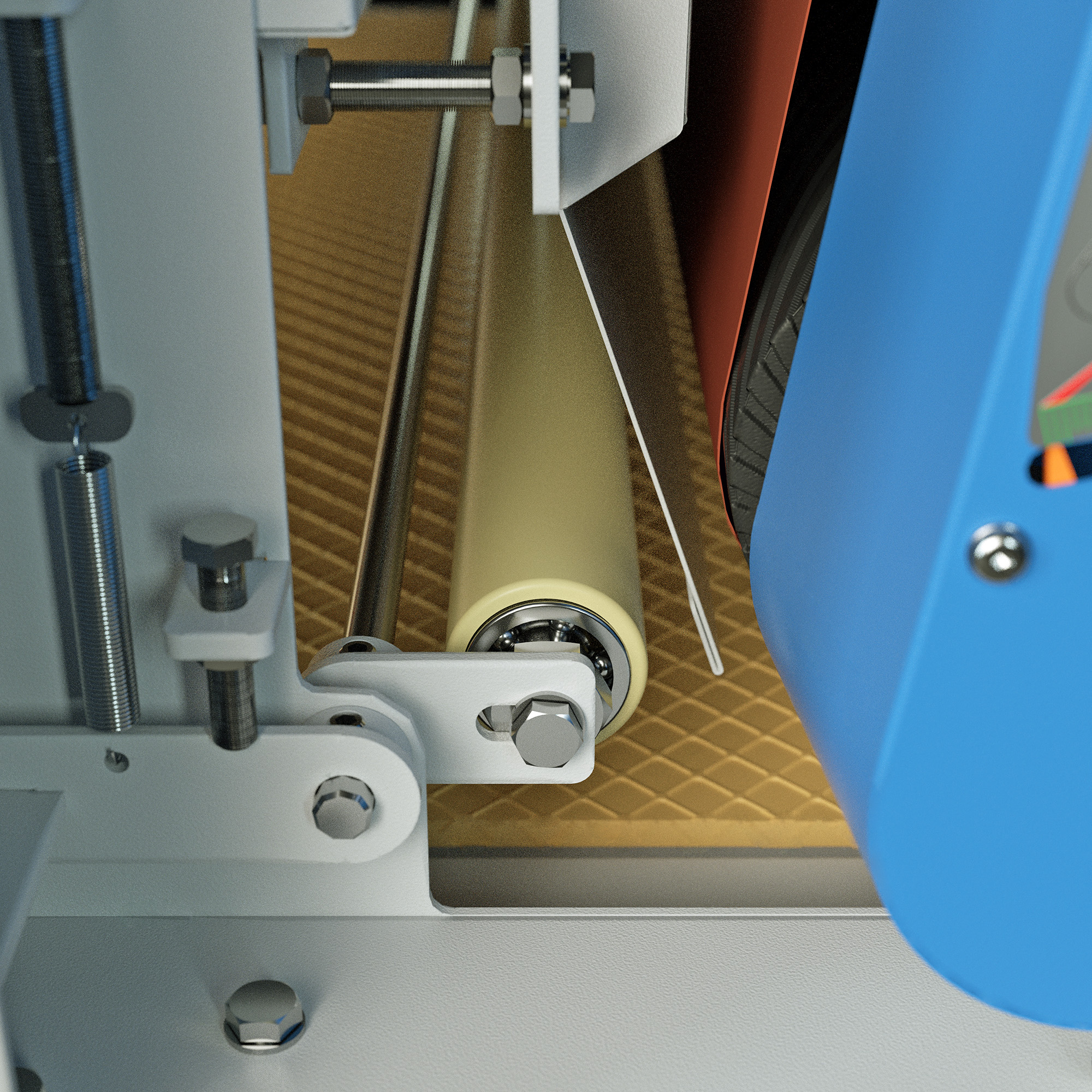

- Gummierte Druckrollen
- Elektromagnetische Bremse des Hauptmotors
- Lärmschutz
Optionale Ausstattung
- Motor für Breite 650 (kW) 7,5
- Motor für Breite 950 (kW) 11
- Motor für Breite 1100 (kW) 15
- Frequenzumformer der Vorschubbandgeschwindigkeit (m/min.) 3 - 12
- Frequenzumformer des Hauptmotors – Schleifbandgeschwindigkeit (m/s) 3 - 24
- Gummierte Walze Ø (mm) 120
- Stahlwalze Ø (mm) 120
- Pneumatischer Schleifschuh
- Pneumatische Intervallabblasvorrichtung zur Schleifbandreinigung 1
- Pneumatische Intervallabblasvorrichtung mit Düsenoszillation zur Schleifbandreinigung 1
- Automatische Zentrierung des Vorschubbandes
- Zusatztische
- Betriebsdruckschalter (bar) 3,5 – 4,0
