Flächenlager Epkenhans & Brockhaus

  • Anfrage stellen
  • PDF Broschüre
  • Drucken
Flächenlager Epkenhans & Brockhaus Flächenlager Epkenhans & Brockhaus Flächenlager Epkenhans & Brockhaus
Technische Daten
  • Hersteller Epkenhans + Brockhaus
  • Artikelnummer 0237
  •  Technische Daten
Flächenlager:
  • Portalanlage (m) 31 x 14
  • Portalanlage mit vorhandener Einlagerposition und Auslagerung auf eine Säge
Portalanlage:

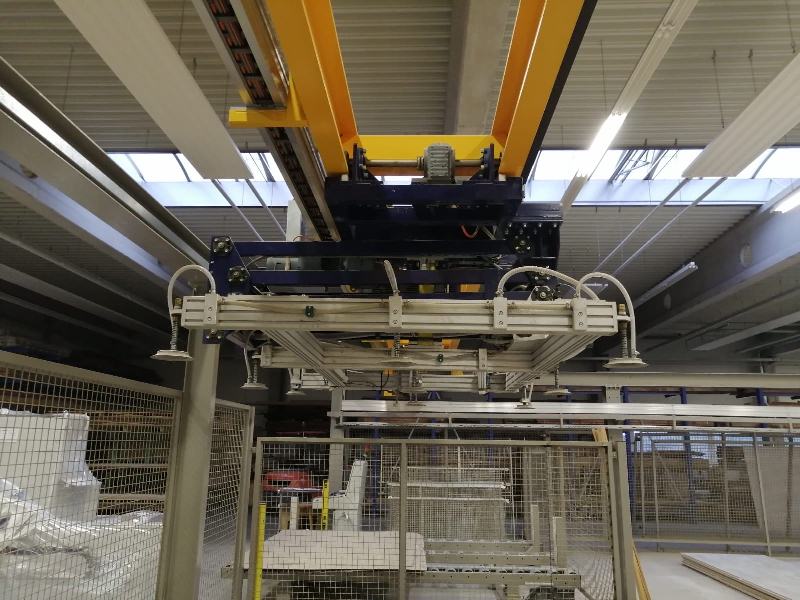

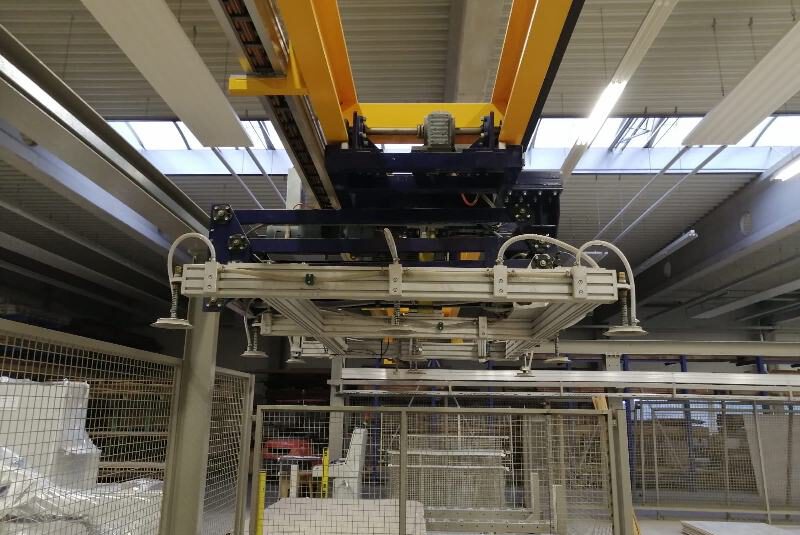

  • 3 Achsen Brückenkonstruktion (X/Y/Z) mit Manipulator komplett mit Scherenkonstruktion in der Hubachse aufgebaut und verkabelt
  • Stapelhöhe im Lager (mm) ca. 2.100
  • Geregelte Achsen mit Absolutwertmessung in allen Richtungsachsen in X und Y Achsen und Scherenhubwerk in Z- Achse 3 Stück
  • Energiekette und Führungsrinne / Mitteneinspeisung auf der Gangseite 1

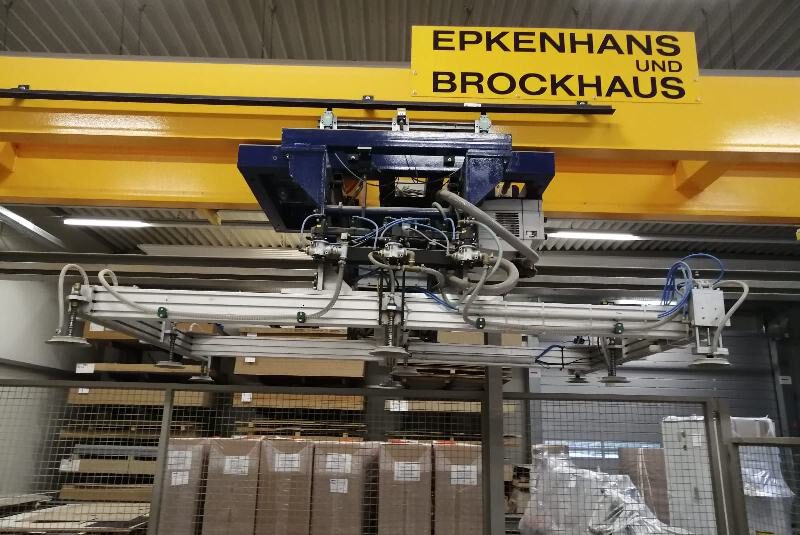

  • Vakuumtraverse, beidseitig längs ausfahren 1
  • Vakuumtraverse, beidseitig quer ausfahren 1
  • Adhäsionstrenneinrichtung für Platten ab 8 mm 1
  • Lager-Leitrechner  1
  • Einlager-Kettenförderer für Platten max. 2.100 mm x 4.200 mm 1

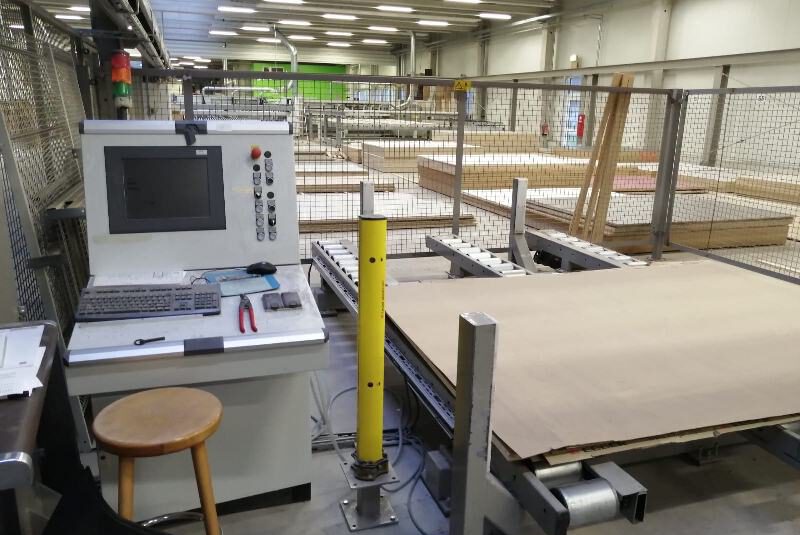

Einlagerposition mit Lichtschranken-Schleuse:
  • Kettenförderer 1
  • Länge (mm) ca. 5.500
  • A-A (mm) ca. 2.200
  • Höhe (mm) ca. 450
  • Tragkraft max. (kg) 3.000
  • Fördergeschwindigkeit V = ca. 6 m / min.
  • Längsanschlag 2 x Rungen / feststehend
  • Stirnanschlag 2 x Rollen / feststehend
  • Gabelstaplertaschen 2 x
Lagersteuerung:
  • Lager-Leitrechner für ein Flächenlager mit normaler und chaotischer Lagerführung
  • Handsteuerung der Fahrachsen im Lager erfolgt über die Menuführung im PC
  • Fördertechnik wird vom Leit-PC gesteuert
Material im Lager:
  • Längen (mm) 2.800 - 4.200
  • Breiten (mm) (1.250) 2.050 - 2.070
  • Dicke (mm) (3 mm Rückwände) 10 - 32
  • Gewicht EP (kg) max. 200 / bei größter Abmessung
  • Pakethöhe (mm) max. 600 / Einlagerposition
  • Gewicht / Paket (kg) max. 3.000 / bei größter Abmessung
  • Platten Span, MDF, OSB, FPY, STAE (beschichtet /verdichtet, saugbar, staubfrei)
Vakuumlastaufnahme:
  • Länge beidseitig, einstufig ausfahrbar
  • Breite beidseitig, einstufig ausfahrbar
  • Größe min. (mm) ca. Länge 2.600 mm x Breite 1.200 mm
  • Größe max. (mm) ca. Länge 4.200 mm x Breite 2.000 mm
