Maschinendetails

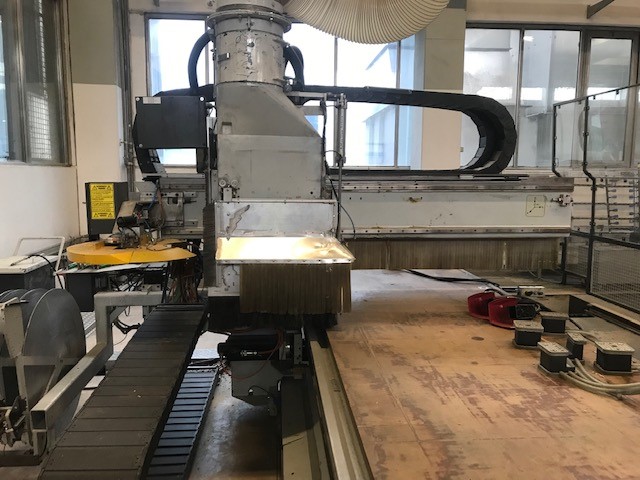

CNC-Bearbeitungszentrum Homag Typ BAZ/32/30/G Optimat:

• Bearbeitungslänge max. (mm) 3000 bei Pendelbelegung 2 x 1400 mm

• Bearbeitungsbreite max. (mm) 1200 komplette Bearbeitung
• Vakuumpumpen 2
• Bohrkopf 11 Bohrspindeln in X-Achse; 6 Bohrspindeln in Y-Achse; alle einzeln abrufbar
• Fräsmotor 12 kW; 18000 U/min. für HSK-63 Aufnahmen

• Werkzeugwechsler 12-fach
• Verleimaggregat fest angebaut

• Kantenstärke (mm) 0,3 - 3
• Kantenbreite min. (mm) 16
• Kantenbreite max. (mm) bis 55
• Kantenmagazine 3-fach
• C-Achse mit Pneumatikanschlüssen für Nachbearbeitungsaggregate
• Sägeaggregate
• Mehrere Nachbearbeitungsaggregate Bündigfräse, Ziehklinge
• Bohrkopf 7 Spindeln - Raster 25 mm
• Horizontalbohraggregat 4 Spindeln

• Programmierung mit Woodwop 4.5

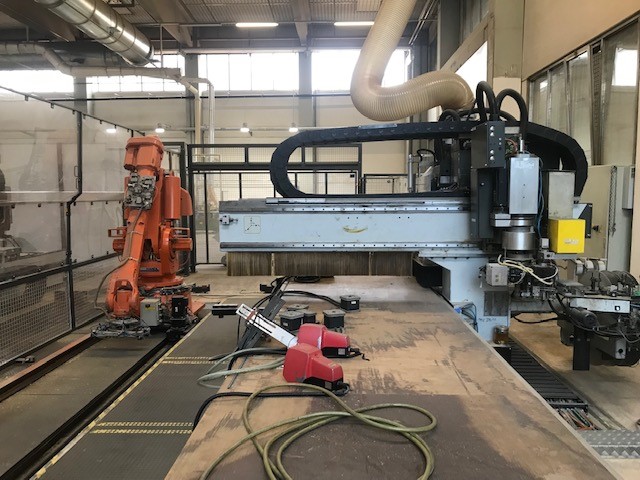

Beschickung und Abstapelung - ABB Roboter IRB 6400/3,0 - 75 M98 S4C:

• Tragkraft bis max. 60 kg

• Steuerung S4C
• Arbeitsradius (mm) ca. 3000
• Handbediengerät
• Aufgebaut auf Fahrbahn Länge 6 m

Abstapelung:

• Roboter nimmt das fertige Teil von der Maschine und legt es stehend auf einem Förderband ab
